Ống Đỡ Cách Nhiệt PU Foam Định Hình Cho Hệ HVAC & Chiller

Trong hệ thống HVAC, Chiller và đường ống nước lạnh, vị trí tiếp xúc giữa đường ống với cùm hoặc giá treo là khu vực rất dễ hình thành cầu nhiệt, đọng sương và biến dạng lớp bảo ôn. Nếu chỉ sử dụng cùm kim loại thông thường, tải trọng của đường ống có thể làm lớp cách nhiệt bị ép lún, tạo khe hở và làm giảm hiệu quả vận hành của toàn bộ hệ thống.

Ống đỡ cách nhiệt PU Foam định hình được sản xuất để khắc phục những hạn chế này. Sản phẩm vừa đóng vai trò nâng đỡ đường ống, vừa duy trì tính liên tục của lớp cách nhiệt tại vị trí treo đỡ. Các loại gối đỡ PU mật độ cao được thiết kế nhằm hạn chế truyền nhiệt trực tiếp giữa đường ống và kết cấu đỡ bằng kim loại, đồng thời cung cấp độ cứng và khả năng chịu nén cần thiết cho hệ thống.

PRODETECH nhận sản xuất và cung cấp ống đỡ PU Foam đúc sẵn, định hình theo đường kính ống và độ dày bảo ôn, phù hợp với nhiều hạng mục cơ điện dân dụng và công nghiệp.

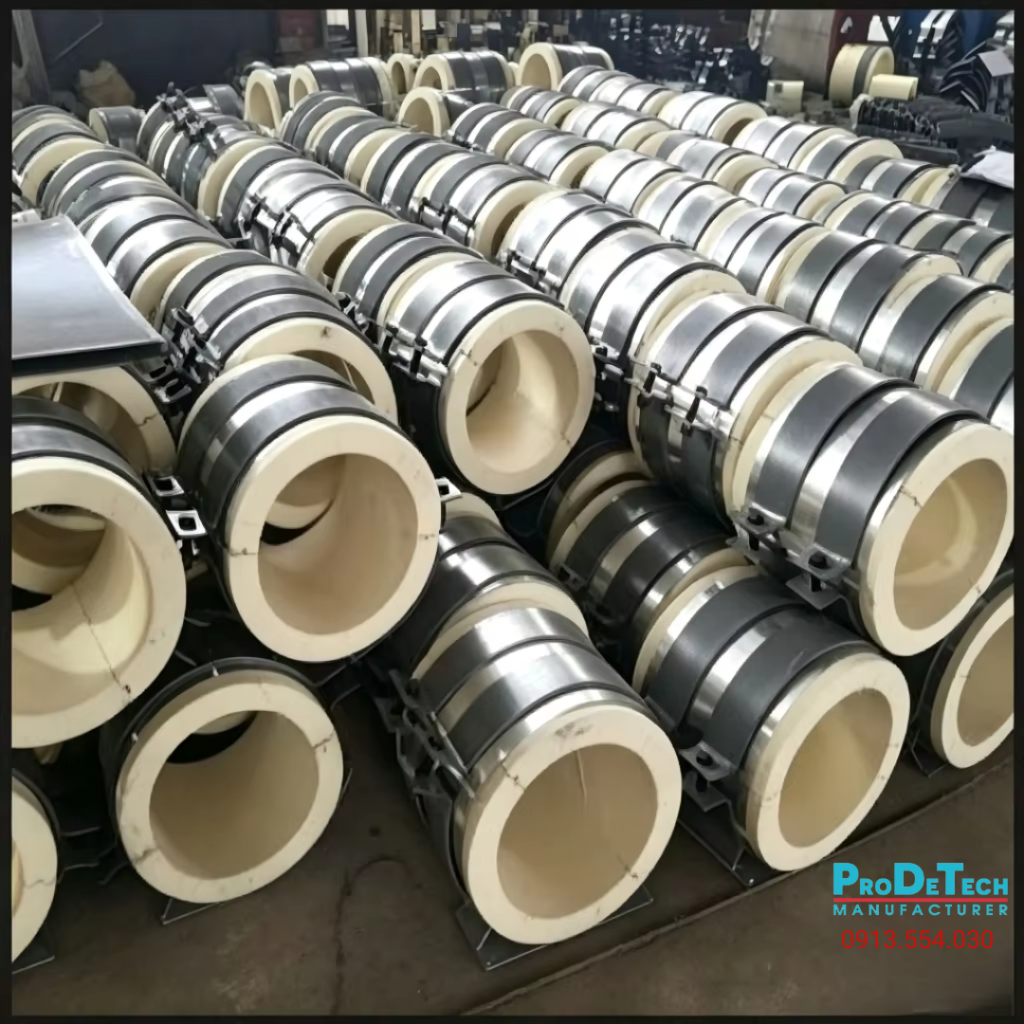

Ống đỡ cách nhiệt PU Foam định hình

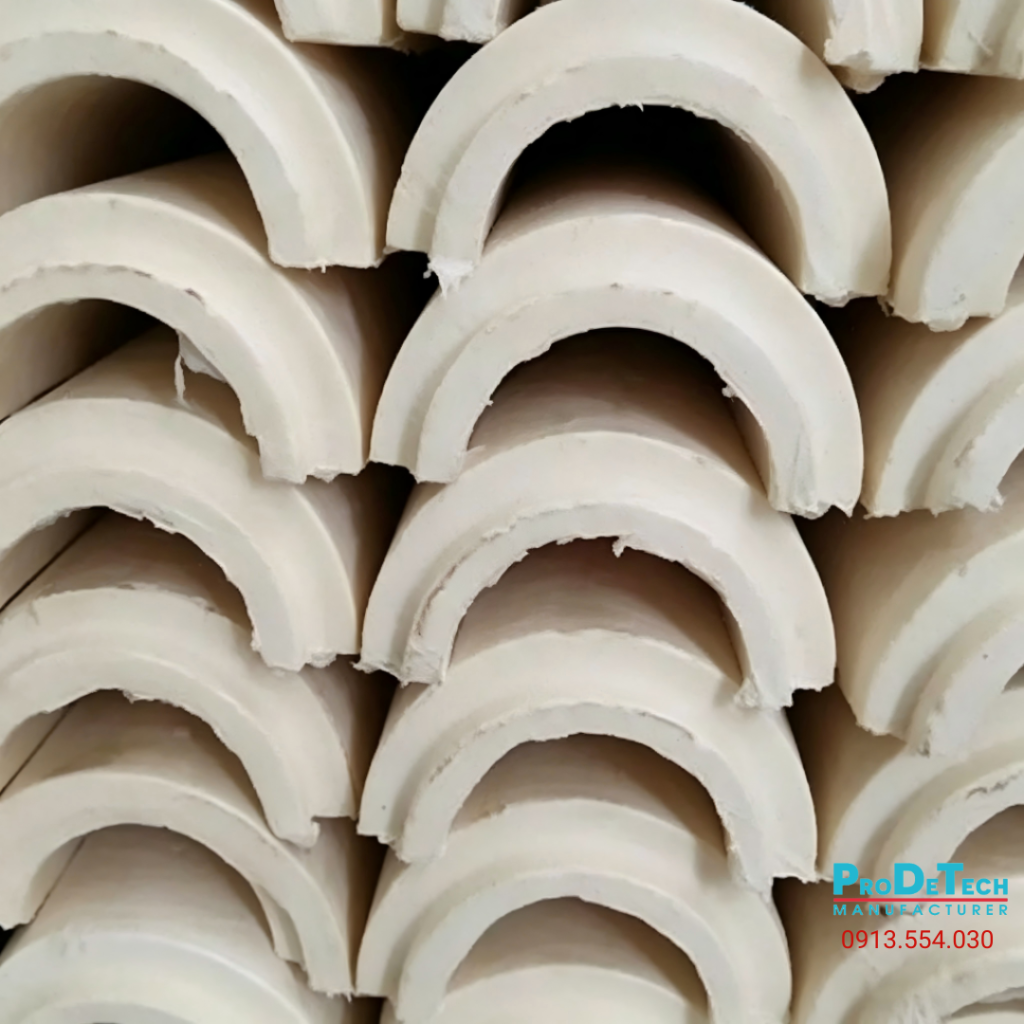

Ống đỡ cách nhiệt PU Foam là chi tiết bảo ôn được đúc hoặc gia công sẵn từ Polyurethane Foam dạng cứng, có hình bán nguyệt hoặc hình trụ ôm theo đường kính của đường ống. Sản phẩm được lắp đặt tại vị trí có cùm treo, giá đỡ, đế trượt hoặc kết cấu thép nâng đỡ đường ống.

Khác với lớp bảo ôn mềm thông thường, PU Foam định hình có độ cứng và khả năng chịu nén cao hơn. Nhờ đó, sản phẩm có thể tiếp nhận tải trọng của đường ống mà vẫn giữ được hình dạng và độ dày cách nhiệt cần thiết.

Một bộ ống đỡ PU Foam có thể bao gồm:

• Hai nửa PU Foam định hình ôm quanh đường ống.
• Lớp ron hoặc lớp phủ bảo vệ theo yêu cầu.
• Cùm thép mạ kẽm hoặc đai kim loại.
• Đế bằng, đế tròn hoặc kết cấu Shoe.
• Bu lông, ty ren và phụ kiện liên kết.

Sản phẩm có thể được sản xuất theo kích thước tiêu chuẩn hoặc gia công riêng theo bản vẽ của từng dự án.

Ưu điểm của ống đỡ cách nhiệt PU Foam định hình

1. Hạn chế cầu nhiệt tại vị trí treo đỡ

Cầu nhiệt xuất hiện khi đường ống tiếp xúc trực tiếp hoặc gián tiếp với vật liệu dẫn nhiệt tốt như thép. Nhiệt có thể truyền qua cùm và giá đỡ, làm giảm hiệu quả của lớp bảo ôn xung quanh.

Ống đỡ PU Foam được đặt giữa đường ống và cùm kim loại để tạo ra một điểm ngắt nhiệt. Các sản phẩm gối đỡ PU mật độ cao được sử dụng nhằm hạn chế truyền nhiệt trực tiếp qua hệ thống đỡ và giảm tổn thất nhiệt do dẫn truyền.

Lợi ích mang lại gồm:

• Duy trì tính liên tục của lớp bảo ôn.
• Hạn chế thất thoát nhiệt tại giá treo.
• Giúp hệ thống Chiller vận hành ổn định.
• Giảm tải cho thiết bị làm lạnh.
• Hỗ trợ tiết kiệm chi phí năng lượng lâu dài.

2. Hỗ trợ chống đọng sương cho đường ống nước lạnh

Khi nhiệt độ bề mặt thấp hơn điểm sương của không khí, hơi ẩm sẽ ngưng tụ thành nước. Hiện tượng này thường xuất hiện tại các mối nối, cùm treo và những vị trí lớp bảo ôn bị hở hoặc bị ép mỏng.

PU Foam có cấu trúc cách nhiệt tốt, kết hợp với việc xử lý kín các mối ghép giúp giảm nguy cơ hơi ẩm xâm nhập. Một số hệ gối đỡ cách nhiệt sử dụng thêm lớp băng nhôm hoặc lớp ngăn ẩm bên ngoài để tăng khả năng chống nước và độ ẩm.

Khi được thi công đúng kỹ thuật, sản phẩm giúp:

• Hạn chế đọng nước trên cùm treo.
• Giảm tình trạng nước nhỏ xuống trần.
• Bảo vệ kết cấu thép khỏi ăn mòn.
• Giữ khu vực kỹ thuật sạch và an toàn.
• Kéo dài tuổi thọ của hệ thống đường ống.

3. Chịu nén và nâng đỡ đường ống ổn định

Ngoài nhiệm vụ cách nhiệt, ống đỡ PU Foam còn phải chịu tải trọng từ đường ống, môi chất và các rung động phát sinh trong quá trình vận hành. Vì vậy, vật liệu sử dụng cho vị trí này cần có độ cứng và khả năng chịu nén phù hợp.

Gối đỡ PU Foam mật độ cao có đặc tính cứng, nhẹ và được thiết kế để nâng đỡ tải trọng đường ống, đồng thời có thể hỗ trợ việc định vị, dẫn hướng và giảm chấn cho hệ thống.

Ưu điểm nổi bật:

• Hạn chế lún xẹp tại vị trí cùm.
• Phân bố tải trọng đồng đều.
• Giữ đường ống đúng cao độ thiết kế.
• Bảo vệ lớp bảo ôn liền kề.
• Phù hợp với hệ thống vận hành lâu dài.

Khả năng chịu tải thực tế cần được lựa chọn theo đường kính ống, trọng lượng môi chất, khoảng cách giá treo và yêu cầu thiết kế của từng dự án.

4. Đúc sẵn theo đúng đường kính và độ dày bảo ôn

Ống đỡ PU Foam được gia công định hình theo kích thước đường ống, nhờ đó phần lõi có thể ôm sát bề mặt ống và liên kết đồng bộ với lớp bảo ôn hai bên.

PRODETECH có thể sản xuất theo các thông tin kỹ thuật như:

• Đường kính ngoài của ống.
• Độ dày lớp bảo ôn.
• Chiều dài của gối đỡ.
• Tỷ trọng PU Foam theo yêu cầu.
• Kiểu đế bằng hoặc đế tròn.
• Loại ron dán trong, ngoài hoặc phủ kín.
• Kiểu cùm và kết cấu liên kết.

Việc sử dụng sản phẩm đúc sẵn giúp giảm thao tác cắt ghép tại công trường, hạn chế sai số và nâng cao tính đồng nhất cho toàn bộ hệ thống.

5. Rút ngắn thời gian thi công

Ống đỡ đã được tạo hình tại nhà máy có thể đưa trực tiếp vào vị trí lắp đặt. Nhà thầu không cần tự cắt vật liệu thành từng chi tiết nhỏ hoặc gia công thủ công ngay tại công trường.

Quy trình thi công cơ bản gồm:

• Xác định đúng vị trí giá treo.
• Lắp hai nửa PU Foam quanh đường ống.
• Xử lý kín khe ghép bằng keo hoặc ron phù hợp.
• Lắp cùm và siết bu lông theo lực yêu cầu.
• Nối kín với lớp bảo ôn hai bên.
• Hoàn thiện lớp ngăn ẩm hoặc lớp bọc bảo vệ.

Nhờ đó, sản phẩm mang lại các lợi ích:

• Giảm thời gian lắp đặt.
• Hạn chế hao hụt vật liệu.
• Giảm nhân công gia công tại chỗ.
• Nâng cao độ chính xác.
• Đảm bảo tiến độ thi công M&E.

6. Hỗ trợ giảm rung và bảo vệ lớp bảo ôn

Trong quá trình vận hành, máy bơm, Chiller và dòng môi chất bên trong đường ống có thể tạo ra rung động. Nếu giá treo không được xử lý phù hợp, rung động có thể truyền sang kết cấu và gây tiếng ồn hoặc làm hư hỏng lớp bảo ôn.

Ống đỡ PU Foam giúp tạo bề mặt tiếp xúc ổn định, hạn chế tình trạng cùm kim loại cắt hoặc ép trực tiếp vào lớp cách nhiệt mềm.

Sản phẩm góp phần:

• Hạn chế biến dạng lớp bảo ôn.
• Giảm ma sát tại điểm treo.
• Hỗ trợ hấp thụ rung động nhẹ.
• Bảo vệ mối nối và lớp bọc ngoài.
• Nâng cao độ ổn định của đường ống.

Đối với hệ thống có rung động lớn, cần kết hợp thêm lò xo, cao su chống rung hoặc hệ giá đỡ chuyên dụng theo thiết kế kỹ thuật.

7. Ứng dụng linh hoạt trong nhiều hệ thống

Ống đỡ PU Foam định hình không chỉ được sử dụng cho hệ thống Chiller mà còn phù hợp với nhiều loại đường ống cần kiểm soát nhiệt độ.

Các ứng dụng phổ biến gồm:

• Đường ống nước lạnh Chiller.
• Đường ống nước ngưng.
• Hệ thống điều hòa trung tâm.
• Đường ống kho lạnh.
• Hệ thống lạnh công nghiệp.
• Đường ống nước nóng phù hợp với giới hạn nhiệt của vật liệu.
• Nhà máy thực phẩm và đồ uống.
• Nhà máy dược phẩm.
• Trung tâm thương mại.
• Bệnh viện và khách sạn.
• Nhà máy điện tử.
• Phòng kỹ thuật và trung tâm dữ liệu.

Việc lựa chọn loại PU Foam phải căn cứ vào nhiệt độ vận hành, tải trọng, môi trường sử dụng và yêu cầu chống ẩm của hệ thống.

Tiêu chí lựa chọn ống đỡ PU Foam phù hợp

Để sản phẩm phát huy đúng hiệu quả, nhà thầu cần cung cấp đầy đủ thông tin kỹ thuật trước khi đặt hàng.

Những thông số cần xác định gồm:

• Loại đường ống và vật liệu ống.
• Đường kính ngoài thực tế.
• Độ dày bảo ôn.
• Nhiệt độ môi chất vận hành.
• Tải trọng tại mỗi giá treo.
• Khoảng cách giữa các giá đỡ.
• Điều kiện lắp đặt trong nhà hoặc ngoài trời.
• Yêu cầu về lớp ngăn ẩm.
• Loại cùm, Shoe hoặc kết cấu thép đi kèm.

Không nên chỉ lựa chọn dựa trên đường kính danh nghĩa của ống. Kích thước lõi PU Foam cần khớp với đường kính ngoài thực tế, trong khi đường kính ngoài của gối đỡ phải phù hợp với tổng chiều dày bảo ôn.

Lưu ý khi thi công ống đỡ cách nhiệt PU Foam

Chất lượng sản phẩm chỉ là một phần; hiệu quả chống đọng sương còn phụ thuộc đáng kể vào kỹ thuật lắp đặt.

Khi thi công cần lưu ý:

• Làm sạch bề mặt ống trước khi lắp.
• Không để khe hở giữa hai nửa PU Foam.
• Dùng keo hoặc vật liệu trám kín phù hợp tại đường ghép.
• Nối kín lớp ngăn hơi với phần bảo ôn hai bên.
• Không siết cùm quá chặt làm biến dạng sản phẩm.
• Bảo vệ lớp bọc ngoài khỏi rách hoặc thủng.
• Kiểm tra lại toàn bộ vị trí giá treo trước khi vận hành.
• Với khu vực ngoài trời, cần bổ sung lớp bảo vệ chống thời tiết.

Các hệ thống đường ống lạnh yêu cầu lớp cách nhiệt và các điểm nối được bịt kín liên tục nhằm kiểm soát ngưng tụ và hạn chế cầu nhiệt.

Vì sao nên lựa chọn ống đỡ PU Foam PRODETECH?

PRODETECH sản xuất và cung cấp đồng bộ các dòng gối đỡ, cùm kẹp và phụ kiện đường ống cho hệ thống HVAC, Chiller và công trình công nghiệp.

Khách hàng có thể lựa chọn PRODETECH nhờ:

• Sản xuất trực tiếp theo kích thước yêu cầu.
• Đa dạng loại đế và phương án dán ron.
• Chủ động số lượng cho đơn hàng dự án.
• Kiểm tra kích thước trước khi xuất kho.
• Đóng gói thuận tiện cho vận chuyển.
• Giao hàng tận nơi trên toàn quốc.
• Tư vấn lựa chọn theo đường kính ống và độ dày bảo ôn.
• Có thể cung cấp đồng bộ cùm kẹp và phụ kiện liên kết.

Ngoài ống đỡ PU Foam, PRODETECH còn cung cấp:

• Gối đỡ Shoe.
• Cùm U và cùm treo đường ống.
• Ty ren và thanh chống đa năng.
• Bảo ôn cao su NBR.
• Băng dính HVAC.
• Gioăng và ron kỹ thuật.
• Ống gió và phụ kiện HVAC.
• Thang máng cáp và phụ kiện M&E.

Ống đỡ cách nhiệt PU Foam định hình là phụ kiện quan trọng tại các vị trí treo đỡ của hệ HVAC và Chiller. Sản phẩm giúp duy trì chiều dày bảo ôn, hạn chế cầu nhiệt, hỗ trợ chống đọng sương và phân bố tải trọng ổn định cho đường ống.

Việc lựa chọn đúng đường kính, độ dày, tỷ trọng và kết cấu đỡ sẽ giúp hệ thống hoạt động an toàn, tiết kiệm năng lượng và giảm chi phí bảo trì lâu dài. Với năng lực sản xuất theo yêu cầu và cung ứng đồng bộ vật tư M&E, PRODETECH sẵn sàng đáp ứng các đơn hàng ống đỡ PU Foam cho công trình dân dụng, thương mại và công nghiệp trên toàn quốc.
