Cửa Gió Nan Z (Louver) Lấy Gió Tươi – Giải Pháp Chống Mưa Hiệu Quả Cho Hệ Thống HVAC

Trong hệ thống thông gió và điều hòa không khí HVAC, việc đưa không khí tươi từ bên ngoài vào công trình đóng vai trò quan trọng trong việc duy trì chất lượng không khí và tạo môi trường thông thoáng cho người sử dụng.

Tuy nhiên, các vị trí lấy gió ngoài trời thường xuyên phải tiếp xúc trực tiếp với mưa, bụi, côn trùng và điều kiện thời tiết khắc nghiệt. Vì vậy, cửa gió sử dụng cho khu vực này cần vừa đảm bảo khả năng lưu thông không khí, vừa hạn chế nước mưa xâm nhập vào đường ống và thiết bị.

Cửa gió nan Z (Louver) lấy gió tươi là một trong những giải pháp được sử dụng phổ biến cho mục đích này.

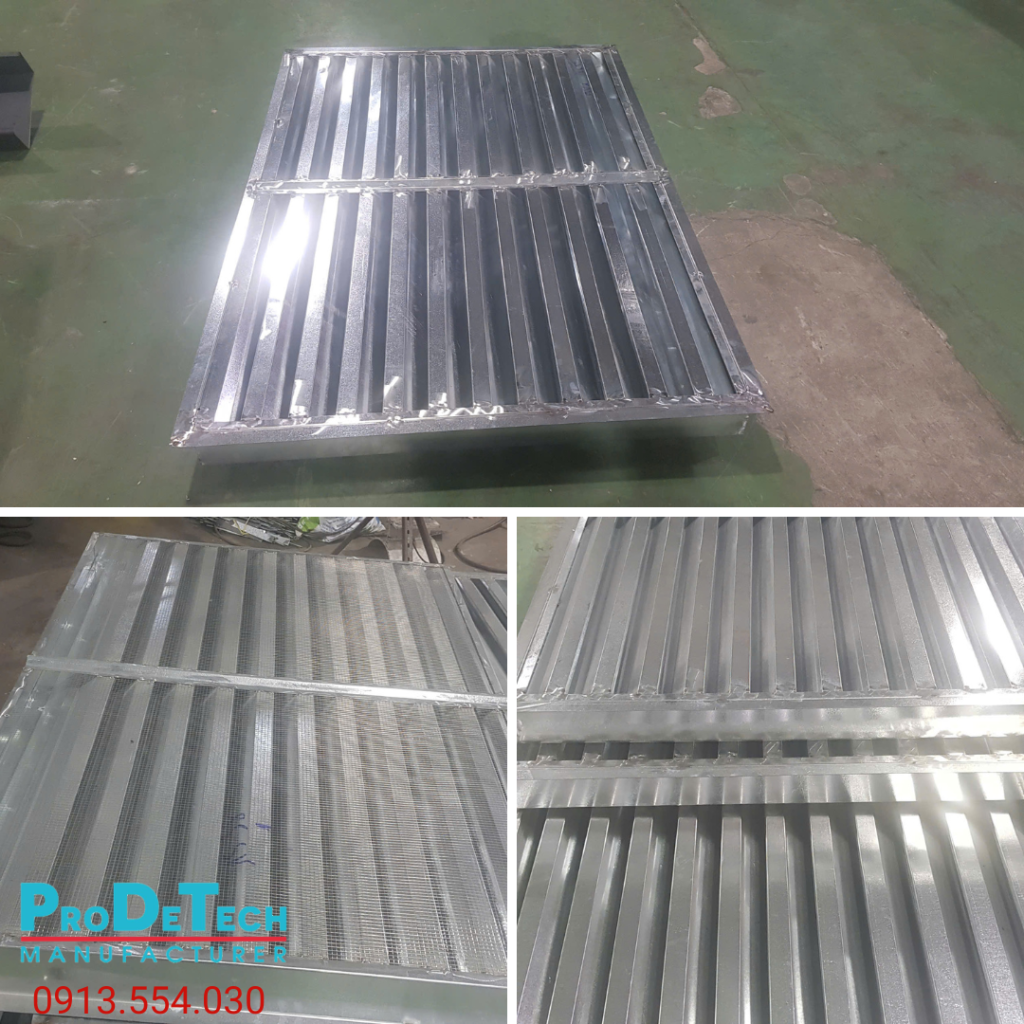

Cửa Gió Nan Z

Cửa gió nan Z, hay Z Blade Louver, là loại cửa gió có hệ thống các nan cố định được tạo hình và bố trí theo dạng chữ Z hoặc dạng nan nghiêng.

Thiết kế này tạo ra đường đi gián tiếp cho không khí:

Không khí ngoài trời → đi qua khe nan → vào hệ thống thông gió

Trong khi đó, phần nan nghiêng đóng vai trò che chắn, làm giảm khả năng nước mưa đi trực tiếp qua cửa gió.

Cửa gió thường được lắp tại:

• Tường ngoài công trình
• Mặt dựng kỹ thuật
• Phòng máy
• Đầu lấy gió tươi
• Đầu hút/xả của hệ thống thông gió
• Khu vực đặt AHU, FAU và quạt thông gió
• Nhà xưởng và công trình công nghiệp

Nguyên Lý Chống Mưa Của Cửa Gió Nan Z

Điểm đặc biệt của sản phẩm nằm ở hình dạng và góc bố trí của các nan gió.

Các nan được đặt nghiêng nhằm tạo thành lớp chắn trước cửa lấy gió. Khi nước mưa tác động vào bề mặt, phần lớn nước được nan cản lại và hướng ra phía ngoài thay vì đi thẳng vào hệ thống.

Trong khi đó, khoảng trống giữa các nan vẫn cho phép không khí lưu thông.

Ưu Điểm Của Cửa Gió Nan Z Lấy Gió Tươi

1. Hạn chế nước mưa xâm nhập

Cấu tạo nan nghiêng giúp ngăn đường đi trực tiếp của nước mưa, phù hợp với các cửa lấy gió đặt ngoài trời.

Điều này góp phần bảo vệ:

• Đường ống gió
• Quạt thông gió
• AHU/FAU
• Bộ lọc
• Các thiết bị HVAC phía trong

khỏi tình trạng nước mưa xâm nhập.

2. Đảm bảo lưu thông không khí

Mặc dù có tác dụng che mưa, khoảng cách giữa các nan vẫn được thiết kế để không khí có thể đi qua.

Khi tính toán đúng kích thước cửa và diện tích thông thoáng, louver có thể đáp ứng lưu lượng gió cần thiết cho hệ thống.

3. Có thể kết hợp lưới chống côn trùng

Phía sau cửa gió có thể bổ sung lưới chắn côn trùng hoặc lưới bảo vệ.

Cấu tạo này giúp hạn chế:

• Muỗi
• Côn trùng
• Lá cây
• Rác kích thước lớn
• Các vật thể lạ

đi vào hệ thống thông gió.

4. Khả năng sử dụng ngoài trời tốt

Cửa gió nan Z thường được sản xuất từ nhôm định hình hoặc kim loại có lớp bảo vệ bề mặt.

Đối với cửa nhôm sơn tĩnh điện, bề mặt vừa tăng tính thẩm mỹ vừa hỗ trợ bảo vệ sản phẩm khi lắp đặt ngoài trời.

Màu sơn cũng có thể lựa chọn để đồng bộ với kiến trúc mặt tiền của công trình.

5. Kiểu dáng gọn và thẩm mỹ

Hệ nan chạy song song tạo bề mặt kiến trúc tương đối đơn giản, hiện đại.

Do đó, cửa gió không chỉ đóng vai trò là thiết bị HVAC mà còn có thể được tích hợp vào:

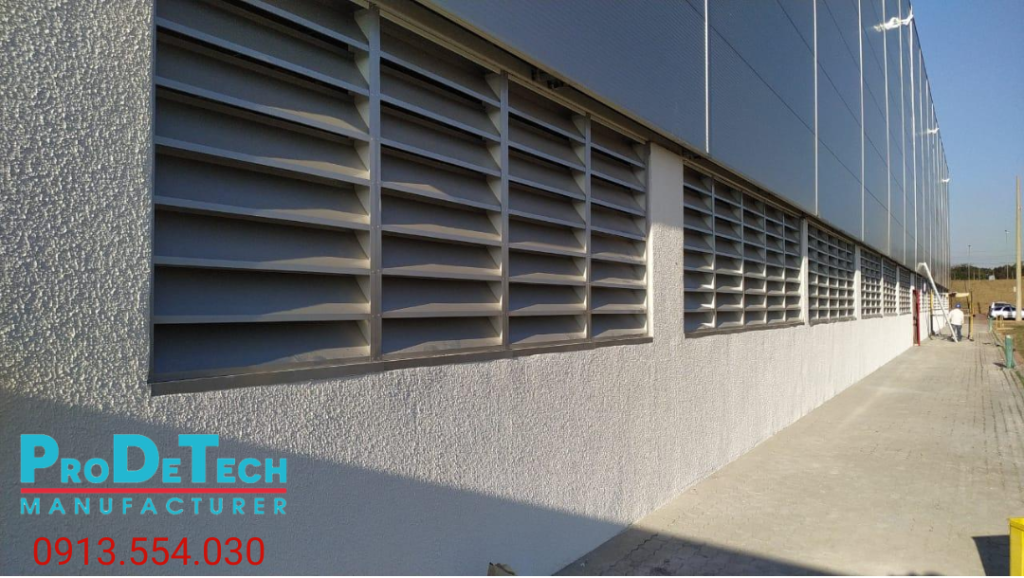

• Mặt tiền tòa nhà
• Vách kỹ thuật
• Phòng máy
• Khu vực mái
• Mặt dựng nhà xưởng

mà không ảnh hưởng quá nhiều đến tổng thể kiến trúc.

Cấu Tạo Cơ Bản

Một bộ cửa gió Louver nan Z có thể bao gồm:

Khung cửa

Tạo kết cấu bao quanh và là vị trí liên kết cửa gió với tường, khung kỹ thuật hoặc hệ thống ống.

Hệ thống nan Z

Các nan được bố trí song song với góc nghiêng phù hợp nhằm lưu thông khí và hạn chế nước mưa.

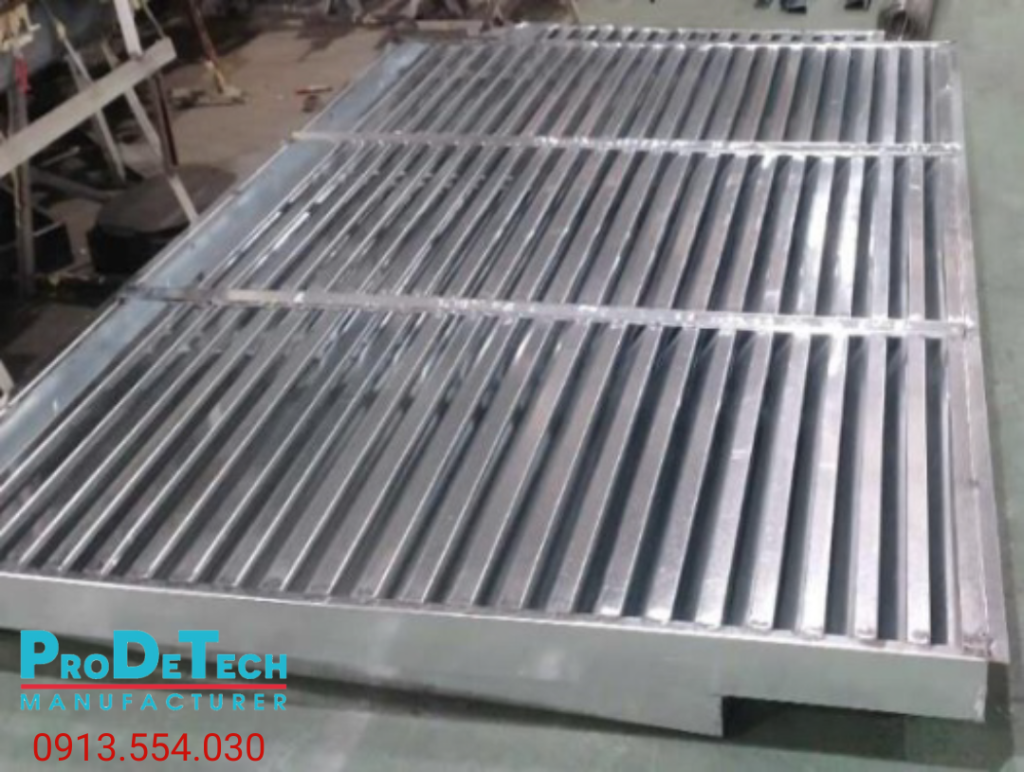

Thanh gia cường

Được bổ sung đối với cửa có kích thước lớn nhằm tăng độ cứng và hạn chế rung hoặc biến dạng.

Lưới bảo vệ phía sau

Có thể lựa chọn lưới chống côn trùng, lưới inox hoặc lưới kim loại tùy yêu cầu công trình.

Lớp hoàn thiện bề mặt

Có thể sử dụng nhôm ,inox, sơn tĩnh điện theo màu yêu cầu.

Ứng Dụng Của Cửa Gió Nan Z

Cửa gió Louver lấy gió tươi được sử dụng rộng rãi trong nhiều loại công trình như:

Hệ thống lấy gió tươi HVAC

Lắp tại đầu lấy khí ngoài trời trước khi không khí được đưa tới AHU, FAU hoặc hệ thống xử lý không khí.

Phòng máy và phòng kỹ thuật

Giúp tạo các cửa thông thoáng cho phòng máy nhưng vẫn hạn chế nước mưa tác động trực tiếp vào bên trong.

Nhà máy và nhà xưởng

Ứng dụng cho hệ thống cấp gió, hút gió, thông gió tự nhiên hoặc thông gió cưỡng bức.

Trung tâm thương mại và tòa nhà

Có thể tích hợp louver vào mặt dựng nhằm tạo cửa lấy/xả gió cho hệ thống cơ điện mà vẫn duy trì tính thẩm mỹ.

Tầng hầm và khu vực kỹ thuật

Sử dụng tại các đầu cấp gió hoặc hút gió kết nối với quạt và hệ thống ống thông gió.

Kho và khu vực sản xuất

Hỗ trợ trao đổi không khí với môi trường bên ngoài, đặc biệt tại những không gian cần thông gió liên tục.

Vì Sao Nên Dùng Nan Z Cho Cửa Lấy Gió Ngoài Trời?

Một cửa lấy gió thông thường có khe mở trực tiếp có thể khiến nước mưa, lá cây và côn trùng dễ dàng xâm nhập vào bên trong.

Thiết kế nan Z tạo ra một đường khí quanh co thay vì đường mở trực tiếp, nhờ đó nâng cao khả năng che chắn mà vẫn duy trì chức năng thông gió.

Đây là lý do cửa gió dạng Louver thường xuất hiện tại các vị trí tiếp xúc trực tiếp với môi trường ngoài trời.

Gia Công Theo Kích Thước Công Trình

Cửa gió nan Z có thể được sản xuất theo kích thước thực tế của từng ô chờ.

Tùy yêu cầu dự án có thể lựa chọn:

• Kích thước W × H theo thiết kế
• Nhôm hoặc vật liệu kim loại phù hợp
• Sơn tĩnh điện theo màu yêu cầu
• Lưới chống côn trùng phía sau
• Khung tăng cứng cho cửa kích thước lớn
• Phương án liên kết với tường hoặc hệ thống ống gió

Nhờ khả năng gia công linh hoạt, sản phẩm phù hợp từ các cửa lấy gió nhỏ cho đến hệ thống thông gió công nghiệp có lưu lượng lớn.

Cửa gió nan Z (Louver) lấy gió tươi là giải pháp đơn giản nhưng quan trọng đối với hệ thống thông gió HVAC ngoài trời.

Cấu tạo nan nghiêng giúp đưa không khí tươi vào công trình, hạn chế nước mưa xâm nhập, ngăn côn trùng và bảo vệ thiết bị phía trong, đồng thời tạo bề mặt hoàn thiện gọn gàng cho mặt đứng công trình.

Đối với các dự án nhà xưởng, tòa nhà, trung tâm thương mại, phòng máy, tầng hầm và hệ thống AHU/FAU, việc lựa chọn đúng kích thước và cấu tạo Louver sẽ góp phần nâng cao độ ổn định và tuổi thọ của toàn bộ hệ thống thông gió.
