Cầu Chì Van Dập Lửa FD | Thông Số Kỹ Thuật & Cách Lắp Đặt

Cầu chì van dập lửa FD (Fire Damper Fuse Link) là thiết bị cơ khí cốt lõi trong các hệ thống van ngăn cháy, van dập lửa (FD) thuộc hệ thống thông gió và điều hòa không khí (HVAC). Với cơ chế tự động kích hoạt ngắt van khi nhiệt độ môi trường tăng cao vượt ngưỡng, cầu chì FD đóng vai trò quan trọng giúp ngăn chặn sự lan truyền của ngọn lửa và khí nóng qua đường ống gió khi xảy ra hỏa hoạn.

Cấu Tạo Và Nguyên Lý Hoạt Động Của Cầu Chì Van FD

Cấu tạo kỹ thuật:

• Thân cầu chì: Được chế tạo từ đồng thau (Brass) dập định hình cao cấp, đảm bảo độ bền cơ học cao, chịu lực kéo căng lớn và chống ăn mòn hiệu quả.

• Mối hàn nhiệt (Solder Alloy): Lớp hợp kim hàn kết nối hai mảnh thân cầu chì. Mối hàn này được thiết kế chính xác để nóng chảy ở nhiệt độ cố định (phổ biến nhất là 70°C – 72°C).

• Lỗ bắt vít định vị: Hai đầu cầu chì có lỗ đột dập chính xác (đường kính Ø6.9mm) có gờ tăng cứng, giúp hạn chế rách vật liệu và nâng cao khả năng chống phá hủy cơ học.

Nguyên lý hoạt động:

• Ở điều kiện bình thường: Cầu chì giữ hai mảnh liên kết chắc chắn, giữ lá van dập lửa ở trạng thái mở thông gió.

• Khi xảy ra sự cố hỏa hoạn: Nhiệt độ dòng khí trong đường ống vượt quá ngưỡng cài đặt (72°C), lớp hợp kim nhiệt sẽ nóng chảy trong vòng 2 – 3 phút. Lực kéo từ lò xo van dập lửa sẽ làm hai mảnh cầu chì tách rời nhau ngay lập tức, giải phóng cơ cấu kẹp và làm đóng sập cánh van, ngăn cách hoàn toàn luồng lửa và khói độc truyền sang khu vực khác.

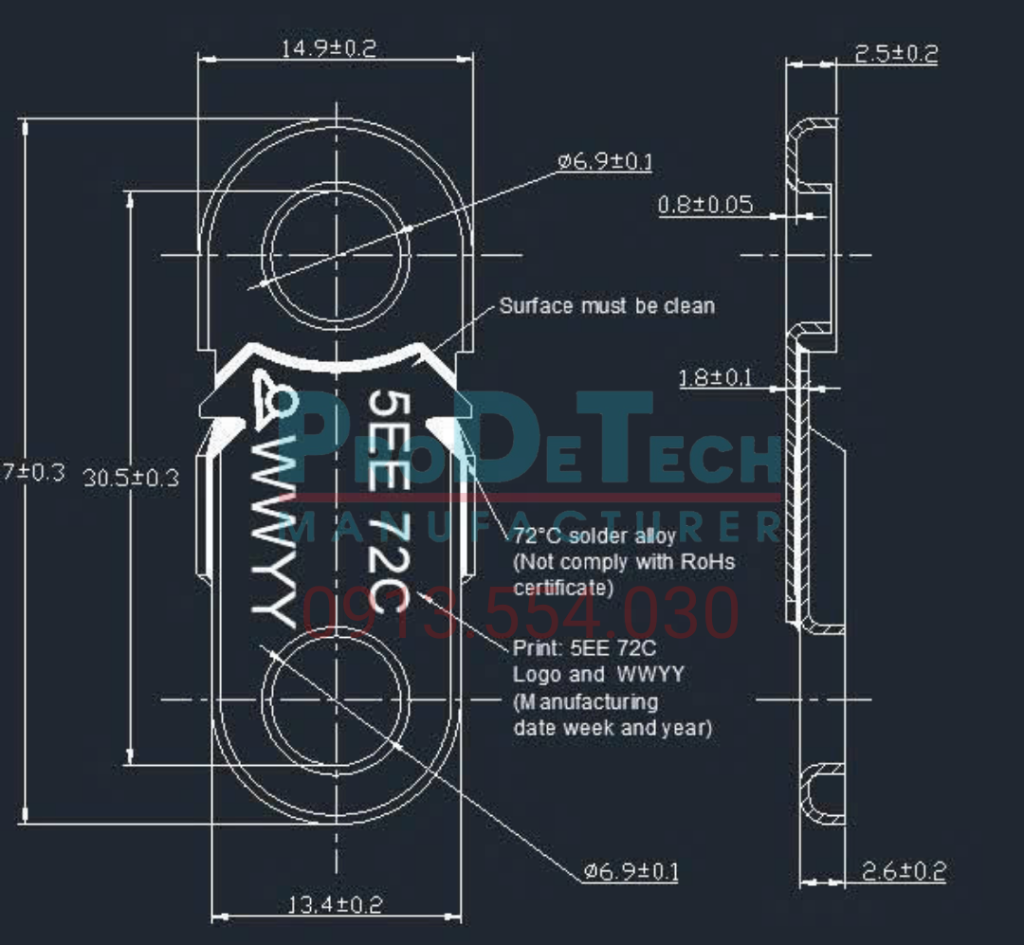

2. Thông Số Kỹ Thuật Chi Tiết (Model 5EE 72C)

Kết Quả Thử Nghiệm Chất Lượng Uy Tín (VIBM & QUATEST 1)

Sản phẩm Cầu chì van dập lửa FD do PRODETECH (Công ty TNHH MTV Prodetech) sản xuất và phân phối đã qua thử nghiệm nghiêm ngặt tại các trung tâm kiểm định hàng đầu Việt Nam:

1. Phiếu kết quả thử nghiệm VIBM (Viện Vật liệu Xây dựng – Bộ Xây Dựng):

   • Số phiếu: 3850…/VLXD-TTMT&CKXD theo tiêu chuẩn TCVN 14394-1:2025 (ISO 21925-1:2018).

   • Thử nghiệm nhiệt độ kích hoạt van: Đạt 72,0°C (Yêu cầu ≤ 106,3°C).

   • Thử nghiệm thời gian kích hoạt van: Đạt 2,34 phút (Yêu cầu ≤ 4 phút).

   • Thử nghiệm lỗi đóng van tại 60°C trong 1 giờ: Không bị lỗi đóng van. Kết luận: ĐẠT.

2. Kết quả thử nghiệm QUATEST 1 (Trung tâm Kỹ thuật Tiêu chuẩn Đo lường Chất lượng 1):

   • Số phiếu: 261/TNM/1502-1. Thử nghiệm khả năng chịu nhiệt trong 15 phút tại 72°C.

   • Kết quả: Cầu chì đứt – Van đóng hoàn toàn, đảm bảo an toàn PCCC .

Hướng Dẫn Lắp Đặt Cầu Chì Van Dập Lửa FD Đúng Kỹ Thuật

Việc lắp đặt cầu chì van FD đòi hỏi sự chính xác cao để đảm bảo hệ thống vận hành tin cậy khi có sự cố:

• Bước 1: Chuẩn bị thiết bị và kiểm tra bề mặt

  Kiểm tra kỹ thông số ghi trên thân cầu chì (đảm bảo đúng nhiệt độ thiết kế 72°C, mã 5EE 72C). Bề mặt cầu chì phải sạch sẽ, không bám bẩn hoặc dầu mỡ.

• Bước 2: Lắp đặt cầu chì vào thanh liên kết van

  Gắn hai lỗ Ø6.9mm của cầu chì vào chốt móc hoặc vít liên kết của cơ cấu lò xo giữ cánh van. Lưu ý định vị cầu chì nằm giữa dòng gió chính của van dập lửa để cảm biến nhiệt chính xác nhất.

• Bước 3: Căng lò xo và tạo lực giữ lá van

  Kéo căng hệ thống lò xo dập lửa và móc cố định thông qua cầu chì nhiệt. Tải trọng căng duy trì trong khoảng 20 ~ 64 daN (đảm bảo không vượt quá ngưỡng phá hủy cơ học của mối hàn).

• Bước 4: Kiểm tra thử nghiệm cơ học

  Đảm bảo khi cầu chì nằm ở trạng thái căng, các lá van mở hoàn toàn và không bị kẹt rít. Khi cầu chì đứt, lực lò xo phải đủ mạnh để kéo đóng kín hoàn toàn cánh van dập lửa.

⚠️ Lưu ý quan trọng khi bảo trì & thay thế:

• Không sơn, phủ hóa chất hoặc làm biến dạng cơ học lên thân cầu chì vì sẽ làm thay đổi nhiệt độ nóng chảy chuẩn.

• Sau khi xảy ra sự cố hỏa hoạn hoặc thử nghiệm đốt nhiệt, cầu chì đã đứt bắt buộc phải được thay mới bằng cầu chì 5EE 72C chính hãng.

• Định kỳ kiểm tra hệ thống van gió 6 tháng/lần để phát hiện nguy cơ ăn mòn hoặc đóng bụi bẩn quá dày.

Mua Cầu Chì Van Dập Lửa FD Chính Hãng Ở Đâu?

Công ty TNHH MTV PRODETECH là đơn vị cung cấp vật tư PCCC, cầu chì van dập lửa FD chất lượng cao hàng đầu thị trường. Sản phẩm đạt đầy đủ chứng nhận thử nghiệm của VIBM, QUATEST 1, đáp ứng đầy đủ tiêu chuẩn nghiệm thu PCCC cho các dự án công trình xây dựng.
