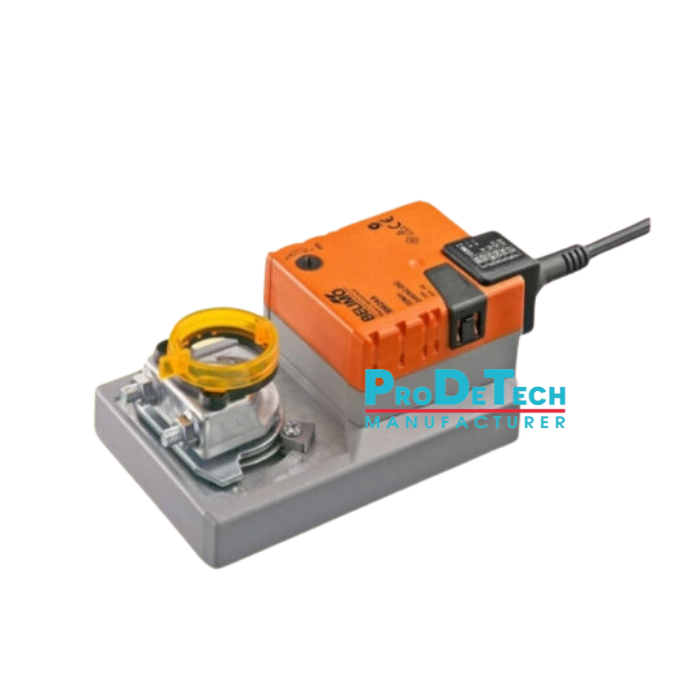

Động cơ Bemilo cho van chống cháy PCCC/HVAC

Trong hệ thống PCCC và HVAC hiện đại, độ an toàn của van chống cháy không chỉ phụ thuộc vào kết cấu EI mà còn phụ thuộc trực tiếp vào động cơ truyền động. Model Belimo LMQ24A là dòng actuator chuyên dùng điều khiển damper trong hệ thống thông gió và điều hòa không khí, đáp ứng yêu cầu kỹ thuật nghiêm ngặt cho công trình thương mại và công nghiệp.

Bài viết này phân tích chi tiết thông số kỹ thuật, nguyên lý hoạt động và ứng dụng thực tế của động cơ LMQ24A trong hệ thống van chống cháy.

Tổng Quan Kỹ Thuật Belimo LMQ24A

Model: LMQ24A

Loại điều khiển: Open/Close (2 vị trí)

Điện áp danh định: AC/DC 24V

Mô-men xoắn danh định: 8Nm (4Nm tùy cấu hình)

Thời gian chạy: 2.5 giây

Cấp bảo vệ: IP54

Trọng lượng: ~1.9 kg

Góc quay tối đa: 95°

Điều khiển: Không dùng cho 3-point control

Thông Số Điện & Hiệu Suất Vận Hành

🔌 Điện áp hoạt động

• AC 24V 50/60Hz

• DC 24V

• Dải điện áp:

  • AC 19.2 – 28.8V

  • DC 21.6 – 28.8V

⚡ Công suất tiêu thụ

• Khi vận hành: 15W

• Trạng thái nghỉ: 2W

• Dòng cực đại: 20A (5ms)

🔊 Độ ồn

• 63dB(A)

Thông số này phù hợp lắp đặt trong phòng kỹ thuật HVAC, trục kỹ thuật và khu vực cơ điện.

Nguyên Lý Hoạt Động Trong Hệ Van Chống Cháy

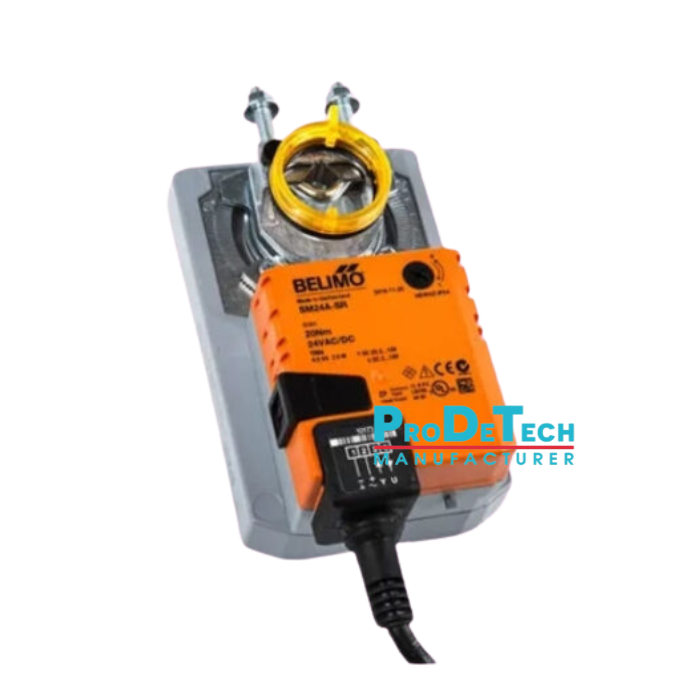

🔄 Cơ chế vận hành Open/Close kết hợp lò xo hồi vị

Trạng thái bình thường:

• Motor cấp điện

• Van mở hoàn toàn

• Hệ thống HVAC vận hành thông thường

Khi có sự cố:

• Mất điện hoặc có tín hiệu ngắt

• Lò xo hồi vị kích hoạt

• Van đóng kín về vị trí an toàn

Đây chính là cơ chế Fail-Safe — yếu tố bắt buộc trong hệ thống PCCC hiện đại.

Cấu Hình Cơ Học & Điều Khiển

🔧 Mô-men xoắn

• Danh định 8Nm (4Nm tùy cấu hình)

• Phù hợp cho damper trung bình

• Lực xoắn âm tối đa ≤50% mô-men danh định (có giới hạn)

🔁 Chiều quay

• Có thể đảo chiều

• Cài đặt giới hạn góc quay bằng cơ khí

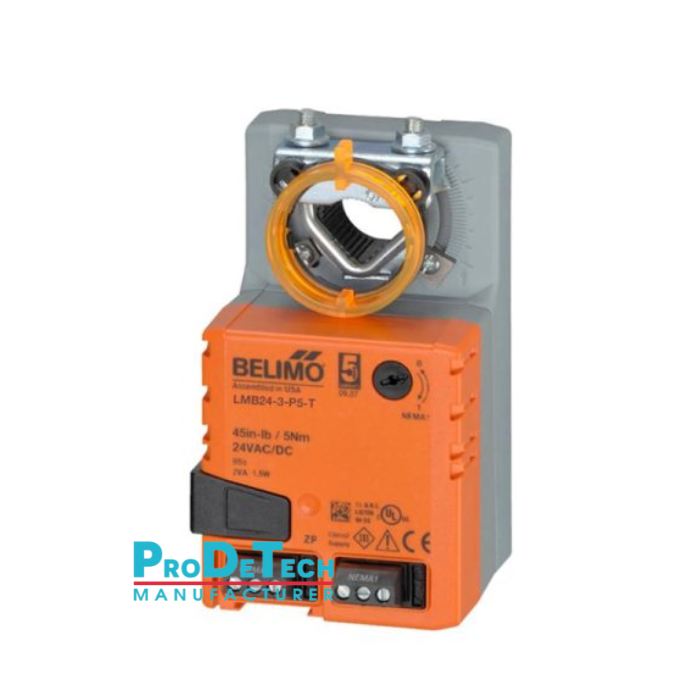

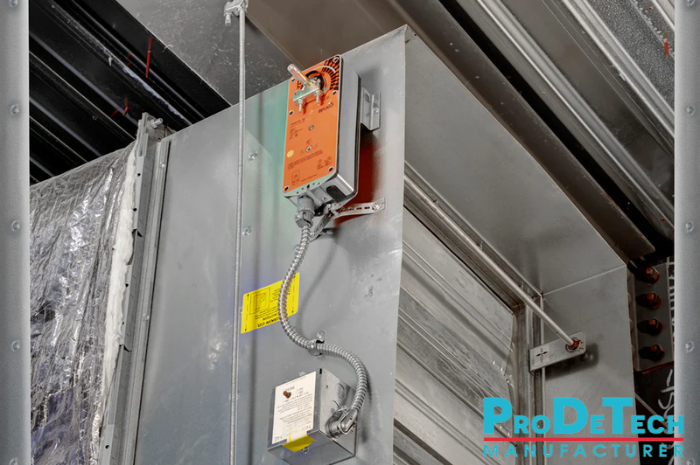

📐 Góc quay

• Tối đa 95°

• Có thể giới hạn bằng chặn cơ khí

🔘 Vận hành tay

• Có nút nhấn cơ khí

• Có thể khóa vị trí

Tính Năng An Toàn & Tiêu Chuẩn

🔒 Cấp bảo vệ

• IP54 (chống bụi và nước bắn)

🛡️ Class bảo vệ

• Safety extra-low voltage

• Class 2 supply

📑 Chứng nhận

• CE theo 2004/108/EC

• EN 60730-1

• UL 60730-1A

• CAN/CSA E60730

🌡️ Điều kiện môi trường

• Nhiệt độ hoạt động: -30°C đến +40°C

• Có giới hạn đến +50°C

• Độ ẩm 95% RH (không ngưng tụ)

Phù hợp cho môi trường phòng kỹ thuật, tầng hầm, trục kỹ thuật HVAC.

 Ứng Dụng Trong Van Chống Cháy EI

Belimo LMQ24A thường được dùng cho:

✔ Van chống cháy EI60 – EI120

✔ Van chặn lửa xuyên tường

✔ Damper kiểm soát khói

✔ Hệ thống ống gió trung tâm

✔ Công trình yêu cầu nghiệm thu PCCC nghiêm ngặt

Với thời gian chạy 2.5 giây, actuator phản ứng nhanh khi có sự cố, đảm bảo đóng van kịp thời.

Vì Sao 24V Là Lựa Chọn Chuẩn Cho PCCC?

So với 220V:

• 24V an toàn hơn cho hệ thống báo cháy

• Dễ tích hợp tủ điều khiển trung tâm

• Phù hợp tiêu chuẩn Class 2

Trong hệ thống hiện đại, 24V gần như là tiêu chuẩn cho actuator van chống cháy.

Lưu Ý Khi Lựa Chọn Cho Công Trình

1️⃣ Phải xác định mô-men cần thiết

Không chọn theo cảm tính. Phải tính:

• Kích thước van

• Lực cản cơ học

• Áp suất hệ thống

2️⃣ Phải kiểm tra nguồn điện

Đảm bảo tương thích 24V AC/DC.

3️⃣ Phải test hồi vị

Cắt nguồn để kiểm tra van có đóng hoàn toàn không.

4️⃣ Không dùng cho 3-point control

LMQ24A là Open/Close 2 vị trí.

Các Lỗi Thực Tế Thường Gặp

❌ Chọn mô-men thiếu

❌ Không kiểm tra giới hạn góc

❌ Đấu sai chiều quay

❌ Không test mất điện

❌ Lắp sai trục damper

Hậu quả:

• Van không đóng kín

• Không đạt nghiệm thu PCCC

• Nguy cơ cháy lan

Tính Ổn Định & Tuổi Thọ

• Bảo trì: Maintenance-free

• Thiết kế cơ khí chắc chắn

• Trọng lượng 1.9kg đảm bảo độ ổn định

• Phù hợp môi trường công nghiệp

Belimo là thương hiệu actuator được sử dụng rộng rãi trong hệ HVAC toàn cầu nhờ độ bền và độ chính xác cao.

 Vai Trò Trong Chiến Lược An Toàn Công Trình

Hệ thống PCCC chỉ thực sự hoàn chỉnh khi:

• Van EI đạt chuẩn

• Động cơ đạt chuẩn

• Hệ thống điều khiển đồng bộ

Động cơ LMQ24A không chỉ mở – đóng van, mà còn đảm bảo:

✔ Đóng tự động khi mất điện

✔ Phản ứng nhanh

✔ Đảm bảo trạng thái an toàn

Đây là yếu tố quyết định khi xảy ra hỏa hoạn.

Kết Luận

Động cơ Belimo LMQ24A 24V – 8Nm – Spring Return – IP54 là lựa chọn phù hợp cho van chống cháy trong hệ thống HVAC và PCCC hiện đại.

Với:

• Cơ chế hồi vị an toàn

• Mô-men 8Nm ổn định

• Thời gian chạy 2.5 giây

• Chuẩn bảo vệ IP54

• Tích hợp tiêu chuẩn quốc tế

Sản phẩm đáp ứng yêu cầu kỹ thuật nghiêm ngặt cho công trình thương mại và công nghiệp.
