Cẩm nang tra cứu kích thước ống gió mềm và hướng dẫn lắp đặt từ A-Z

Trong các hệ thống HVAC hiện đại, ống gió mềm (Flexible Duct) được ví như “mạch máu” linh hoạt giúp kết nối luồng khí từ trục chính đến từng vị trí cửa gió. Việc hiểu rõ kích thước tiêu chuẩn và tuân thủ quy trình lắp đặt không chỉ giúp hệ thống vận hành êm ái mà còn tiết kiệm đáng kể chi phí điện năng.

1. Phân loại và Cấu tạo Ống gió mềm hiện nay

Tùy vào mục đích sử dụng, ống gió mềm thường được chia thành hai dòng chính:

• Ống gió mềm không bảo ôn: Cấu tạo từ nhiều lớp nhôm phủ PET và dây thép lò xo. Loại này chủ yếu dùng cho hệ thống thông gió (vệ sinh, bếp) hoặc cấp khí tươi nơi không có sự chênh lệch nhiệt độ lớn.

• Ống gió mềm có bảo ôn (Cách nhiệt): Được bổ sung thêm lớp bông thủy tinh (Glasswool) hoặc bông Polyester dày 25mm ở giữa. Đây là lựa chọn bắt buộc cho các đường ống dẫn khí lạnh từ AHU/FCU nhằm chống đọng sương và thất thoát nhiệt.

2. Bảng kích thước Ống gió mềm tiêu chuẩn (Update 2026)

Thông thường, ống gió mềm được sản xuất theo quy cách chiều dài 8m hoặc 10m mỗi đơn vị. Dưới đây là các đường kính (D) phổ biến nhất trên thị trường:

3. Quy chuẩn “vàng” trong lắp đặt ống gió mềm

Để hệ thống không bị “nghẹt” và giảm áp suất đột ngột, kỹ sư cần tuân thủ các chỉ số sau:

Khoảng cách giá đỡ và độ võng

• Khoảng cách treo: Không nên vượt quá 1.2m giữa các điểm đỡ.

• Độ võng: Không được vượt quá 42mm trên mỗi mét chiều dài. Nếu ống quá võng, diện tích lòng ống bị thu hẹp, gây cản trở lưu lượng gió.

Chiều dài lắp đặt tối ưu

• Mặc dù một cuộn có thể dài 8-10m, nhưng thực tế thi công chỉ nên kéo dài tối đa 4m cho mỗi nhánh. Nếu khoảng cách quá xa, bạn nên chuyển sang dùng ống cứng (ống tôn) để đảm bảo áp suất.

Bán kính uốn cong (Bend Radius)

• Tránh gập ống đột ngột. Bán kính uốn cong tại tâm ống phải lớn hơn hoặc bằng đường kính (D) của chính ống đó. Việc gập gãy ống là nguyên nhân chính gây tiếng ồn và đọng sương cửa gió.

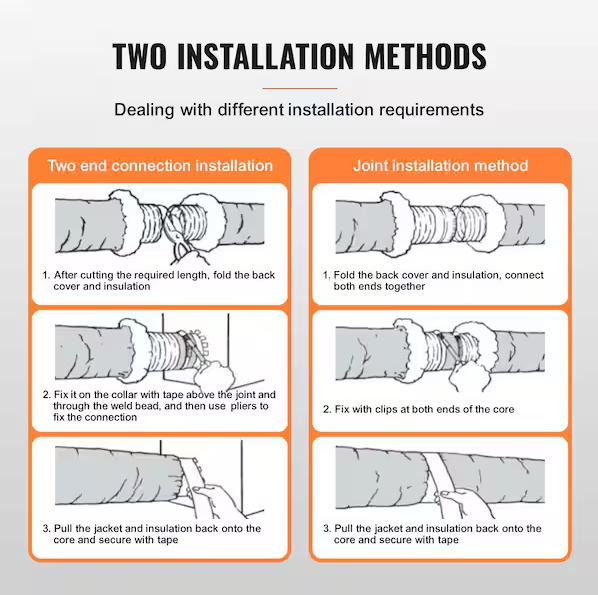

4. Kỹ thuật nối ống gió mềm: Bí quyết làm kín 100%

Một mối nối không kín sẽ làm thất thoát đến 15% năng lượng làm lạnh. Quy trình chuẩn gồm 3 lớp:

1. Lớp lõi: Luồn lõi thép vào cổ trích (Saddle tap) ít nhất 50mm. Cố định bằng dây đai nhựa (thít) hoặc đai siết inox.

2. Lớp bảo ôn: Kéo lớp bông thủy tinh phủ kín mối nối, đảm bảo không có khe hở nhiệt.

3. Lớp vỏ ngoài: Phủ lớp giấy nhôm ra ngoài và quấn ít nhất 2-3 vòng băng dính bạc chuyên dụng.

5. Những lưu ý an toàn và vận hành

• Nhiệt độ giới hạn: Không sử dụng ống gió mềm cho luồng khí nóng vượt quá 120°C.

• Môi trường lắp đặt: Không lắp ống gió mềm ngoài trời (trừ khi có lớp bảo vệ chống UV) hoặc lắp ngầm trong bê tông.

• Vị trí xuyên tường: Tuyệt đối không để ống gió mềm xuyên qua tường ngăn cháy. Tại vị trí này, phải sử dụng ống tôn cứng kết hợp với van chặn lửa (Fire Damper).

Lời kết: Việc lựa chọn đúng kích thước và thi công chuẩn kỹ thuật ống gió mềm không chỉ giúp công trình bền vững mà còn thể hiện sự chuyên nghiệp của đơn vị thầu.
